Анализ целостности сигналов и питания в Allegro

Cadence Sigrity Aurora обеспечивает анализ целостности сигналов и питания (SI/PI) для проектирования печатных плат на предтопологическом и постотополгическом этапе.

Благодаря тесной интеграции с технологиями редактирования печатных плат Cadence Allegro, пользователи Sigrity Aurora могут начать анализ на ранних этапах цикла проектирования, используя сценарии исследования «что, если», чтобы установить более точные ограничения проектирования и сократить количество итераций.

Ключевые преимущества:

• Устраняет разрыв между проектированием и анализом с помощью встроенных инструментов SI/PI.
• Обнаруживает ошибки проектирования еще на раннем этапе, чем существенно уменьшает количество повторных запусков проекта.
• Выполняет качественный анализ статического падения напряжения на опорном слое (IR Drop), перекрестных помех и отражений, что позволяет экономить на физическом прототипировании.
• Сокращая время проектирования и количество ошибок, одновременно снижает стоимость выпуска конечной продукции.
• Повышает надежность конечного продукта за счет исследовать различные варианты конструкции опорного слоя на основании алгоритма «что если».

Функциональные возможности:

• Тесно интегрирует механизмы анализа Sigrity со средой проектирования Allegro.
• Для быстрой и точной интеграции результатов проектирования и анализа считывает и записывает результаты непосредственно в Allegro.
• Анализ топологии по методу «что если» с использованием системного модуля Allegro.
• Обеспечивает встроенный анализ SI/PI с учётом редактора ограничений Allegro.
• Использует симулятор на базе SPICE и запатентованные встроенные гибридные решатели Sigrity для извлечения 2D и 3D структур.
• Поддерживает модели IBIS (behavioral) с учетом мощности, а также, при необходимости, модели на уровне транзисторов.
• Исследует альтернативные топологии на самых ранних этапах.
• Высокоскоростные сигналы можно исследовать как перед самой компоновкой, чтобы сравнить альтернативные варианты, так и после компоновки, с целью всестороннего анализа всех связанных сигналов.
• Обеспечивает быструю проверку проекта на наличие проблем SI без необходимости использования каких-либо моделей SI.

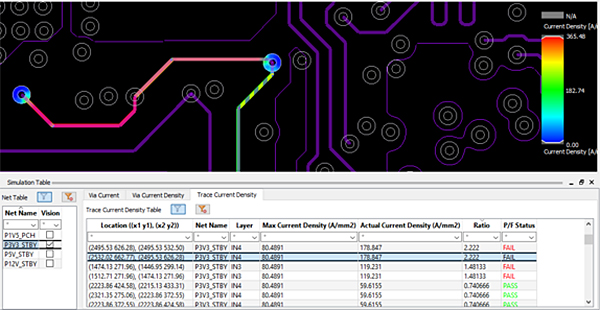

• DC PI анализ измеряет любое падение напряжения. Результаты могут быть визуализированы в виде напряжения, падения напряжения или плотности тока. Дизайнеры могут изменить дизайн и быстро увидеть влияние своих изменений, даже не покидая проектной среды Allegro PCB.
• Позволяет пользователю подключаться к действующему сеансу проектирования Allegro PCB Symphony Team Design и выполнять анализ SI/PI без создания копии проекта.
